Beskrivning

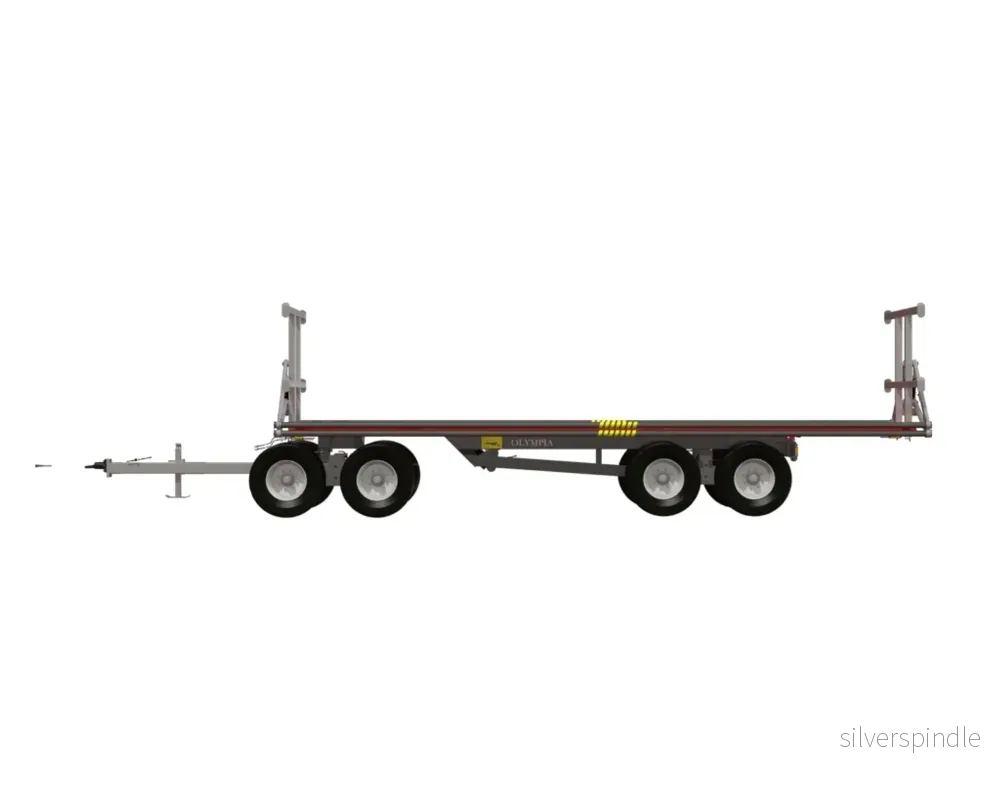

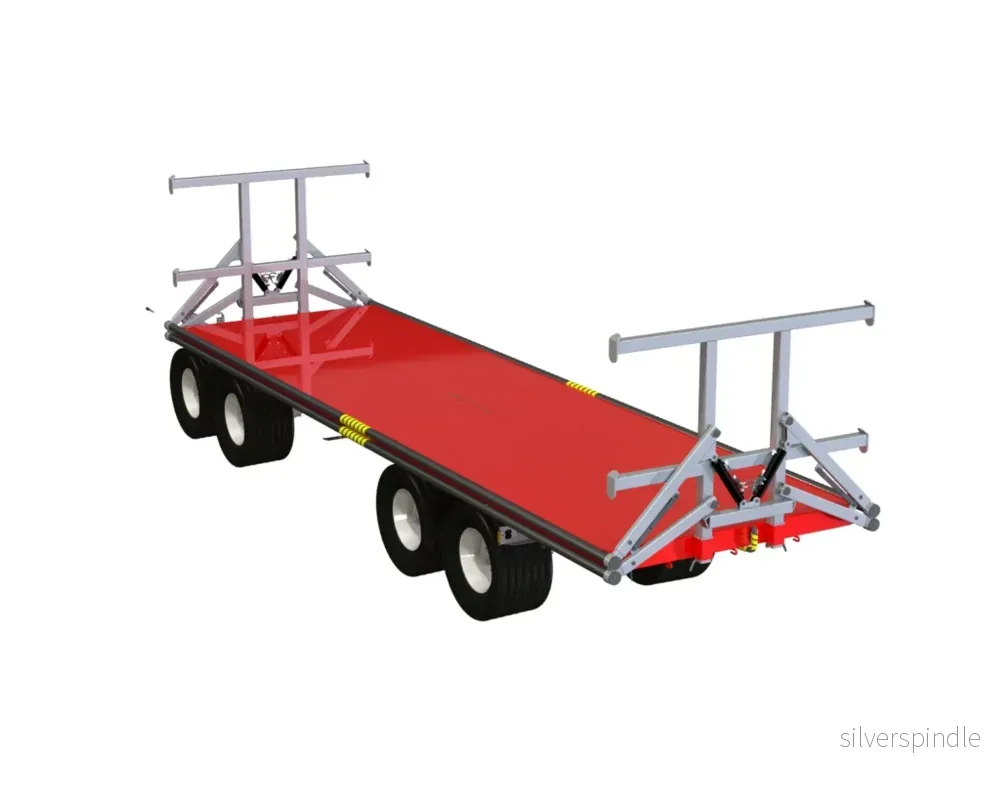

Artikelnummer chassi: 138020 Flakhöjd 1300mm Dragstång L3020 mm cc ögel/axel 1. Stödlast 900 kg Pendelboggi cc 1310 mm, Max belastning 9 ton/axel. Totalt 18 ton Främre vagn typ kulhängd. Pendelboggi cc 1310 mm, Max belastning 9 ton/axel. Totalt 18 ton Ej lämpligt att tippa material som ger upphov till negativ stödlast (ex. kletiga material). Avstånd över navflänsar 1780 mm. Ytbehandlas enligt KTL- metoden, svart Axel profil 120. Anslutning 220x275x8 mutter öppen Bromsar: hydrauliska på alla hjul – enligt VVFS 2003: 20, 5 Kap. 12 § Automatbromsarmar AGS. Max 110 bar hydraultryck. Skyddsplåt förhindrar smuts i trumma Drag H 480mm-750mm. Hitchögel inv.50mm. Vevbart stödben Baktipp. Tippvinkel: 52º. Oljevolym 45L /210 bar Belysning enligt TSV Diod 12/24 Volt 7 pol Fäste för valbart drag Färg Metsjö grå Förberett för valfri påbyggnad MetaQ75 Chassivikt 3 900 kg, Teknisk belastning 36 900 kg Artikelnummer flak: 130005 Transport/Balflak MQ75 L9000 B2550 Plåt Brinell 355: Tjocklek Botten 4 mm Avstånd framstam / dragögel 1400 mm Stödvikt 20% (stödvikt på standard tippflak 60 %) Vid lastning måste föraren av ekipaget förvissa sig om att erforderlig stödlast finns för säker transport i rådande förhållande Går ej att serie hänga Går att tippa Bindpunkter UTV flaklina Fäste för tillval H-grindar/balbåge/fram- och bakstam/hydr.mooring Fästen för redskapsbytarben Lackas Metsjö Röd, karosseri kittas enligt Metsjö standard För MetaQ 75 / Olympia 75 chassi Vikt 1760 kg Hydraulic mooring L9000mm. UTV gripläge 2550mm – 2800mm Möjlighet att välja köra VÄ/HÖ sida (manuell kulventil på dragstång) Greppkraft vid 200 bar – 1300kg per rör Lastsäkring: Förstängdlast sidled 50% ger max sidbelastning 6,5 ton Kräver ett dubbelverkande hydrauliskt uttag Vagns vikt 6400 kg, Nyttolast 30 500 kg Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5 Karosseri kittas. Lackerat enl. ISO 12944 A3.09. Färgsystem: Epoxiprimer 2 x 70 µm. Täckfärg: Polyuretan 1 x 60 µm totalskikt ca. 200µm. Korrosivitetklass C4 L
