Beskrivning

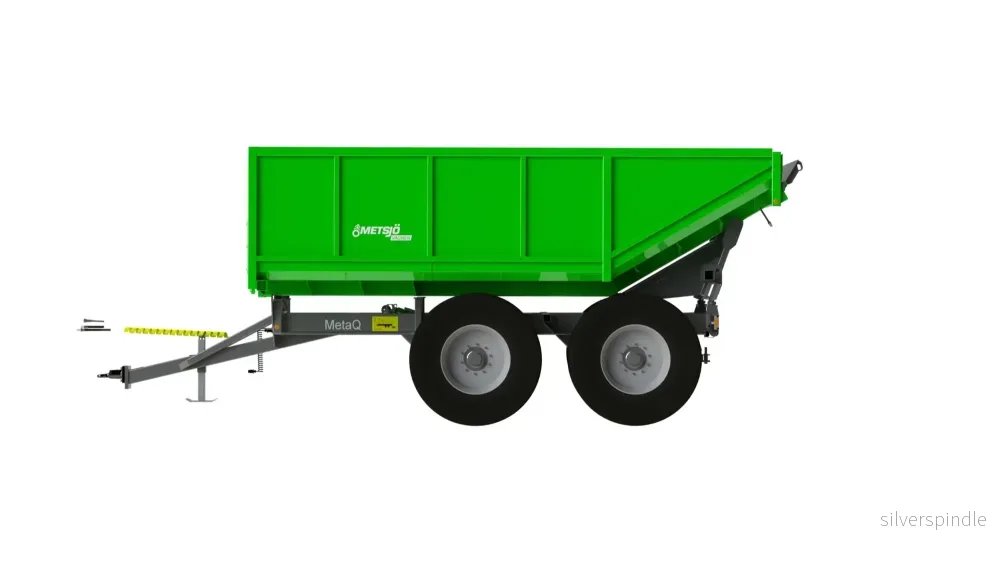

Artikelnummer chassi: 130606 Axlar: Hel axelkropp 120×120, Avstånd över navflänsar 2 000 mm Belastning 10,5 ton vid 62 km. Laserriktade. Ytbehandlade enligt KTL- metoden, svart Avstånd mellan boggiaxlar cc 1810 mm (20 ton). Axelupphängning ”Terrain” Anslutning 280x335x10 kupolmutter Kommunicerande kärl: Hydrauliskt reglerbart chassi 350 mm vid chassit Bromsstorlek: 410×120. Hydrauliska bromsar på alla hjul – enligt VVFS 2003: 20, 5 Kap. 12 § Automatbromsarmar AGS. Max 110 bar hydraultryck. Skyddsplåt förhindrar smuts i trumma Baktipp. Tippvinkel: 61º. Oljevolym 30L/210 bar. Elsystem 12 Volt Belysning enligt TSV Diod 12/24 Volt 7 pol Fäste för valbart drag Färg Metsjö grå Förberett för valfri påbyggnad MetaQ60 Chassivikt 3 220 kg Teknisk belastning: 24 000 kg Artikelnummer höjningsklack : 105039 Höjer ledpunkt 800mm. Tippvinkel 61º Artikelnummer flak: 113105 Rotflak MQ60 hydr.öppning L6000 H1500 B2550 19kbm Plåt Brinell 355: Tjocklek Botten 5 mm, Tjocklek Sidor 2 mm Bakläm: Hydraulisk schaktläm höjd 300 mm, Hydraullås Siktläm i framstam 500×2000 trans galler inkl. täckplåt Bindningspunkter utsida Fästen för redskapsbytarben Lackas Metsjö Grön, karosseri kittas enligt Metsjö standard För MetaQ 60 / Olympia 60 chassi Vikt 1970 kg Vagns vikt 5190 kg, Nyttolast 18 810 kg Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5 Karosseri kittas. Lackerat enl. ISO 12944 A3.09. Färgsystem: Epoxiprimer 2 x 70 µm. Täckfärg: Polyuretan 1 x 60 µm totalskikt ca. 200µm. Korrosivitetklass C4 L Kringutrustning: Hydrauluttag bak 1/2 flöde. per/st, 106643 x 2st. Hydrauluttag bak Broms (olja) serie koppling, 106642 Bultbart bakdrag + eluttag 7 pol, 105366
