Beskrivning

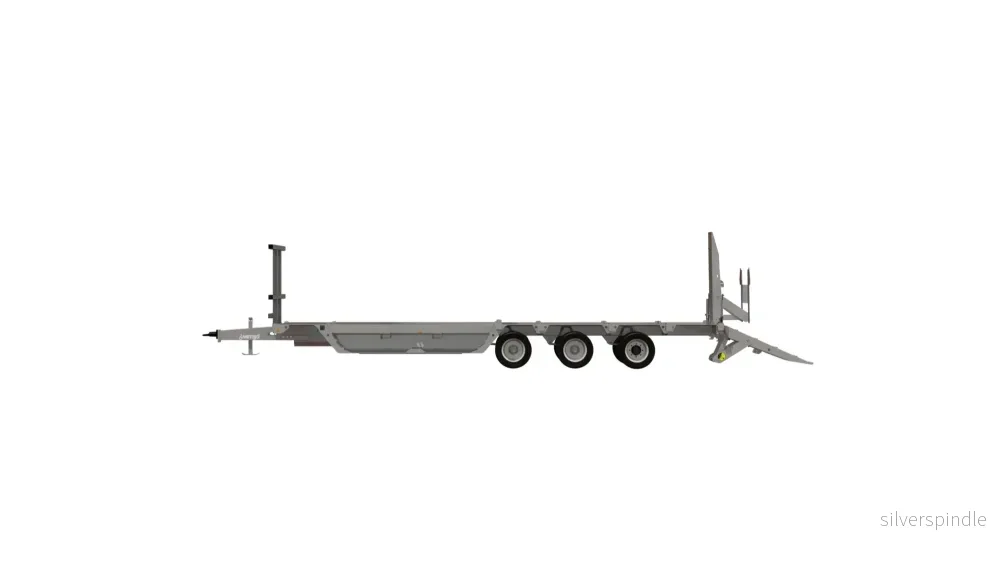

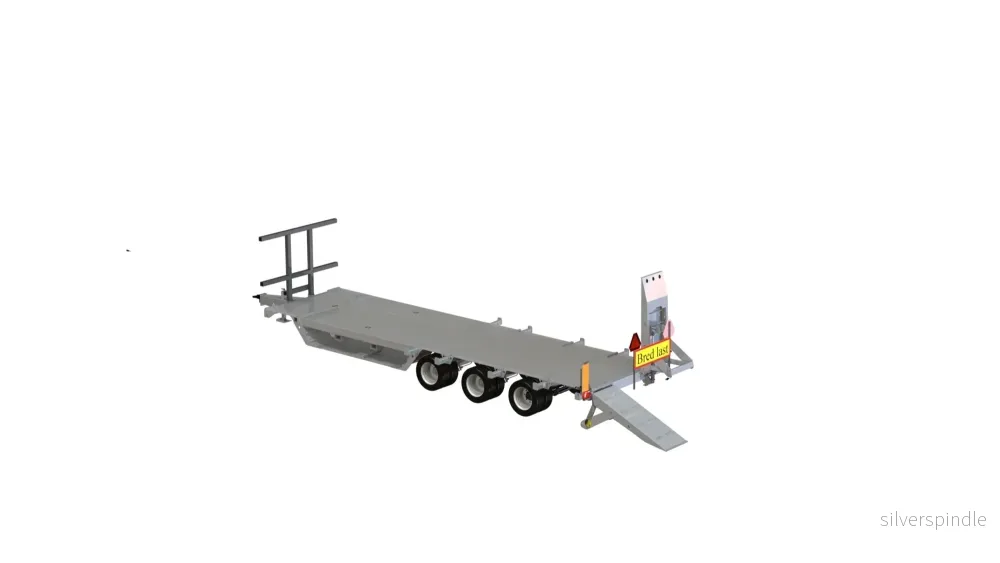

Artikelnummer chassi: 159183 Flakplan längd 9500 Bredd 2480 Körhöjd 890 Plåt Brinell 450: Tjocklek Botten 6 mm Redskapsbrunn Längd 1500mm Bredd 450mm Djup 490mm täcklock vikt 25kg Hjulbrunn Längd 3550 Djup 590 Bred650 Täcklock hanteras gaffelficka vikt 245 Hjul 265/55×19,5 141J/142G Diameter 780mm. Dubbelmonterad kör höjd 880 Axlar:BPW Hel axelkropp 110×110, Avstånd över navflänsar 1 800 mm Belastning 8,5 ton vid 50 km. Laserriktade. Ytbehandlade enligt KTL- metoden,Toplack Metsjö Grå Avstånd mellan boggiaxlar cc 1305 mm. Axelupphängning ”Road” Medspårande axel med hydraulisk låsning vid backning (axel 3) Anslutning 220×275 x8 öppen mutter Kommunicerande kärl: Hydrauliskt reglerbart chassi 350 mm vid chassit Laserriktade. Bromsstorlek: 340×110. Hydrauliska bromsar på alla hjul – enligt VVFS 2003: 20, 5 Kap. 12 § Brake N3411- 1 Manuel bromsarmar . Max 110 bar hydraultryck. Skyddsplåt förhindrar smuts i trumma Hydraulik: 1 DV rundpump Man ventel packet placerad vänster bak. Funktion för chassireg / hydrauliska ramper Belysning enligt TSV Diod 12/24 Volt 7 pol Bred skylt gul/orange sjusterbar belyst. Varnings skilt vändbar Text Bredlast. Bindpunkter UTV flaklina Fäste för H-girndar, Fäste för valbart drag (standard hichögel) Färg Metsjö grå Chassivikt 5 900 kg Teknisk belastning: 28500 kg Nyttolast 22 600 kg Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5 Karosseri kittas. Lackerat enl. ISO 12944 A3.09. Färgsystem: Epoxiprimer 2 x 70 µm. Täckfärg: Polyuretan 1 x 60 µm totalskikt ca. 200µm. Korrosivitetklass C4 L Kringutrustning: Breddningsstöd teleskåp 300mm 5 st per sida art 158027 H-grind 107374
