Beskrivning

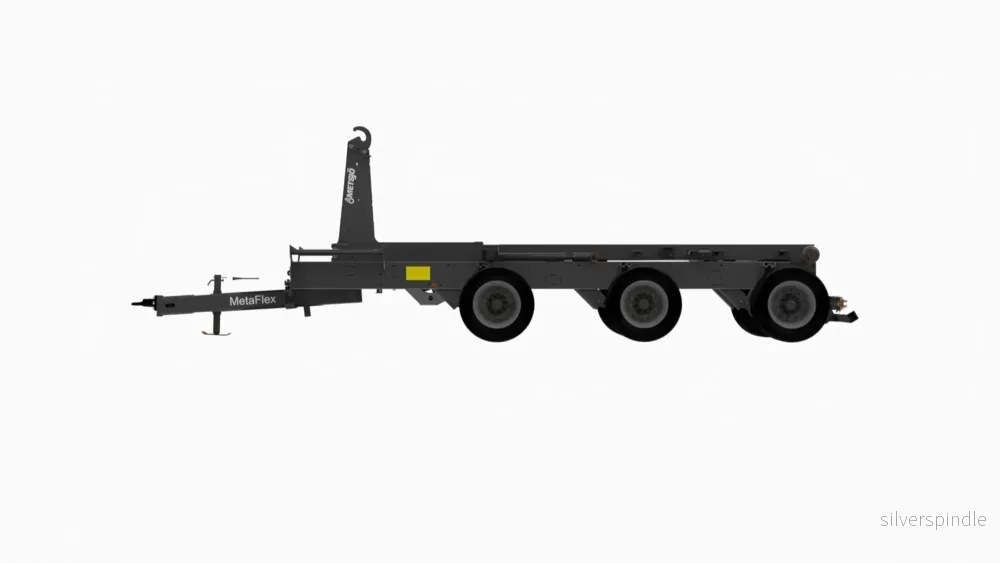

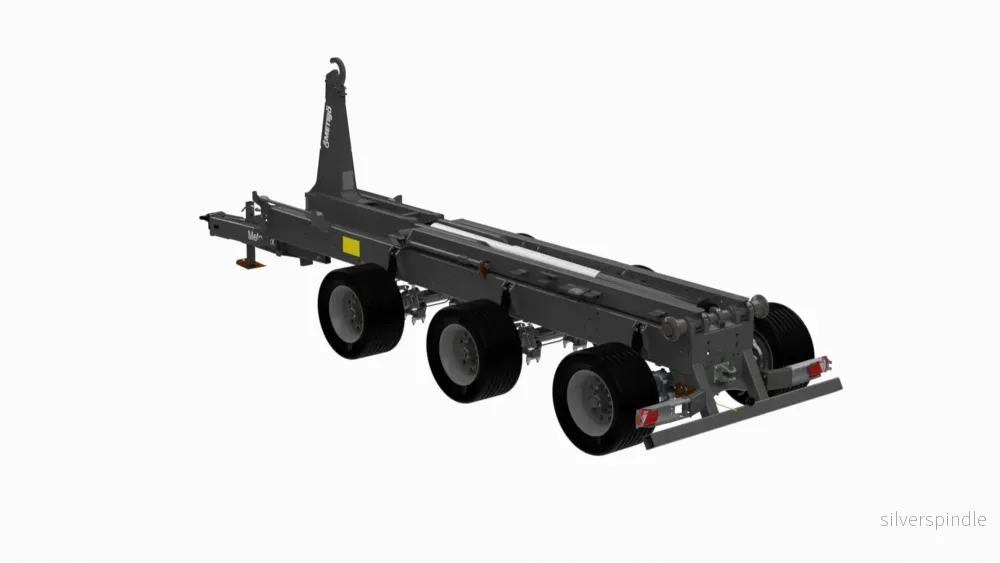

Artikelnummer: 172481 Rullflak SIS 3021, SS 3659, DIN 30722. Lyftbygelhöjd fast krok 1450mm – 1570mm Rullflaklängder 6000mm – 7500mm, valfri stödlast mot dragare Axlar: Hel axelkropp 120×120, Avstånd över navflänsar 2 000 mm Belastning 10,5 ton vid 62 km. Laserriktade. Ytbehandlade enligt KTL- metoden, svart Avstånd mellan boggiaxlar cc 1810 mm. Axelupphängning ”Road” Medspårande axel med hydraulisk låsning vid backning (axel 3) Anslutning 280x335x10 kupolmutter Kommunicerande kärl: Hydrauliskt reglerbart chassi 350 mm från förarplatsen Bromsstorlek: 410×120. Hydrauliska bromsar på alla hjul – enligt VVFS 2003: 20, 5 Kap. 12 § Automatbromsarmar AGS. Max 110 bar hydraultryck. Skyddsplåt förhindrar smuts i trumma Hydrauluttag mot traktorn: 3 DV + friretur + broms, Elsystem 12 Volt Reglering från förarplats: tipp/växling – skjutbart torn/dubbeluttag bak – markstöd/styrlås (höjd- och sid reglering) Tippkraft 28 ton, tippvinkel 50º. Oljevolym vid tippning 48 L Växlingskraft 28 ton. Oljevolym vid växling 20 L Oljevolym traktor: 48L/210 bar, Oljetank i traktor: min. 68L Belysning enligt TSV Diod 12/24 Volt 7 pol Hydraulisk skiftning mellan tipp och växling Hydrauliskt markstöd Hydrauluttag bak 1/2 dubbelverkande Fäste för valbart drag Fäste för tillval yttre hydraulisk låsning/mekanisk DK låsning Färg Metsjö grå Chassivikt 5800 kg, Teknisk belastning 34 500 kg, Nyttolast 28 700 kg Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5 Karosseri kittas. Lackerat enl. ISO 12944 A3.09. Färgsystem: Epoxiprimer 2 x 70 µm. Täckfärg: Polyuretan 1 x 60 µm totalskikt ca. 200µm. Korrosivitetklass C4 L Kringutrustning: Höjd- och sidreglering av chassit från förarplatsen, 117381 Bultbart bakdrag + eluttag 7 pol, 105366 Medspårande axel 3
